Ar na canalização da caixa d’água

Escrito por

Como saber se o suspiro da caixa d’água está correto?

Pergunta do internauta Ulisses:

Preciso de uma orientação técnica.

Todas as vezes que as caixas d’água ficam vazias , quando retorna a água entra ar nos canos de uma forma que leva um bom tempo até conseguir que a água volte a sair nos canos, principalmente nos chuveiros.

Acredito que a localização do suspiro esteja errada, deveriam estar nos canos que descem para a residência?

Resposta do especialista:

Caro Ulisses de acordo com o seu croqui entendo que:

caixa d'água

Você possui dois reservatórios interligados (vasos comunicantes), abastecendo dois barriletes (tubulações que descem para alimentar a residência).

Antes de falar sobre a tubulação de ventilação (suspiro), gostaria de fazer algumas considerações sobre esta instalação enviada mediante croqui:

- Sua instalação possui dois registros. Se ambos forem fechados, não haverá tubulação de ventilação.

- No caso de uma emergência como, por exemplo: quebra de tubulação ou pontos de vazamentos, você não terá como interromper o abastecimento feito pelo reservatório superior (caixa d’água).

Com relação ao esquema de Ventilação ou do suspiro da caixa d’água:

- Não sei se é o desenho ou se realmente o seu tubo de ventilação (suspiro) tem o diâmetro menor do que o barrilete.

- A tubulação de ventilação está abaixo do nível máximo do reservatório.
Falando a respeito da tubulação de ventilação:
Realmente esta instalação não está correta, pois, o ar procura o caminho mais fácil (com menos resistência).

No caso desta instalação, conforme o diagrama apresentado, o ar adentra a tubulação que desce (barrilete), pois é o primeiro tubo após o reservatório.
E como há pressão na tubulação a água juntamente com o ar é pressionada para o interior das instalações prejudicando o abastecimento nos pontos de utilização como (torneiras, chuveiro e etc…).

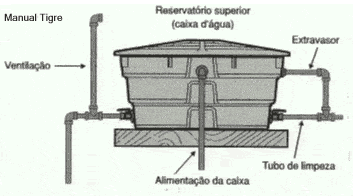

Esquema de instalação correta da ventilação da caixa d’água:

  • O tubo de ventilação sempre deve ser instalado no barrilete (tubo que desce), após o registro de fechamento.
  •

  • O tubo de ventilação deve ter sua extremidade (final) totalmente livre para expurgar o ar existente no interior das instalações.
  •

  • O tubo de ventilação ou suspiro deve estar sempre acima do nível máximo de água do reservatório.
  •

    diagrama caixa d'água

  • O diâmetro do tubo de ventilação deve ser no mínimo igual ao diâmetro do tubo que desce se possível ser de um diâmetro maior.
  •
    Exemplo : Se a tubulação que desce (barrilete) tiver diâmetro de 40mm , o tubo de ventilação deve ter diâmetro de 40mm ou 50mm , para que o ar seja expulso da tubulação .

Veja no esquema:

Espero ter ajudado a solucionar o seu problema.

Instrutor Daniel Ferreira
